前言

QChart 是常用的图表；我这里做了一个 default 和 custom

1.使用

Qt5.9及以上版本；

pro文件中添加QT += charts

.在使用QChart的各个控件之前，必须先声明一个命名空间。如：

QT_CHARTS_USE_NAMESPACE
QT_BEGIN_NAMESPACE

QChart和QChartView的关系:

QChart和QChartView的关系类似于QGraphicsscene和QGraphicsView的关系，QChart本身是用来存放需要展示的控件的类，而QChartView则是用于人眼识别观察的入口。

所有的更改都是在QChart上发生的，不过更改的结果是通过QChartView来进行展示的

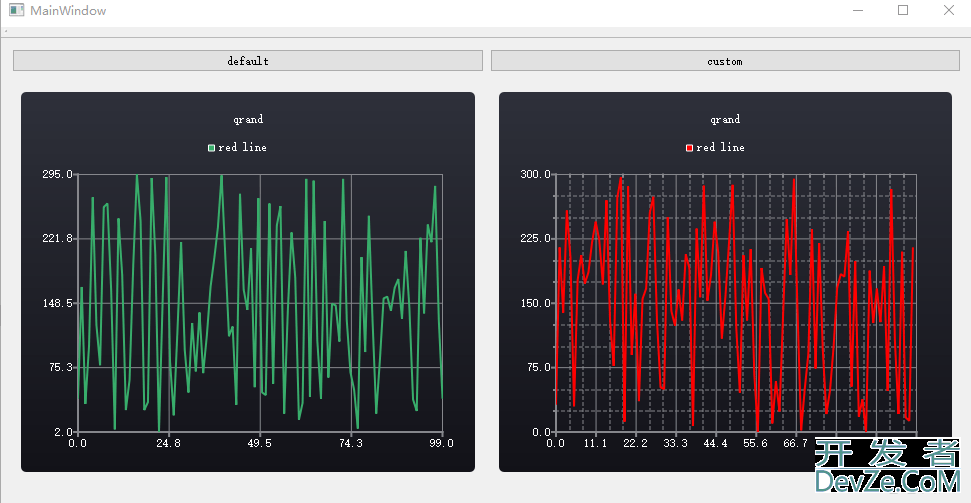

2.效果如下

Qt QChart实现折线图的绘制

3.具体实现如下

mainwindow.h

#ifndef MAINWINDOW_H
#define MAINWINDOW_H

#include <QMainWindow>

#include <QtCharts>
#include <QChartView>
#include <QSplin编程客栈eSeries>

QT_BEGIN_NAMESPACE
namespace Ui {
class MainWindow;
}

class MainWindow : public QMainWindow
{
    Q_OBJECT

public:
    explicit MainWindow(QWidget *parent = nullptr);
    ~MainWindow();

jsprivate slots:
    void on_pushButton_clicked();

    void on_pushButton_2_clicked();

private:
    Ui::MainWindow *ui;

};

#endif // MAINWINDOW_H

mainwindow.cpp

#include "mainwindow.h"
#include "ui_mainwindow.h"

#pragma execution_character_set("utf-开发者_自学开发8")
MainWindow::MainWindow(QWidget *parent) :
    QMainWindow(parent),
    ui(new Ui::MainWindow)
{
    ui->setupUi(this);


}

MainWindow::~MainWindow()
{
    delete ui;
}

void MainWindow::on_pushButton_clicked()
{
    QLineSeries *lineSeries = new QLineSeries();        //创建折线系列


       QChartView *chartView = new QChartView(this);


       /*为系列里添加100个数据*/

       for(quint8 i=0; i<100; i++)

       {

           lineSeries->append(i,qrand()%300);

       }


       lineSeries->setName("red line");     android             //设置系列名称


       QChart * mChart = new QChart();                          //创建图标对象


       mChart->addSeries(lineSeries);                  //向图表中添加系列


       mChart->createDefaultAxes();                       //创建默认的坐标，必须在addSeries之后调用

       mChart->setTheme(QChart::ChartThemeDark);           //设置图标主题


       mChart->setTitle("qrand");                       //设置图标名称


      // mChart->legend()->hide();                          //隐藏图例，也就是不显示系列名称了


       chartView->setChart(mChart);                    //向chartView中添加图标


       chartView->resize(QSize(500,300));              //重新设置chartView的大小


       chartView->setRenderHints(QPainter::Antialiasing);//消除边缘，看起来平滑一些


       ui->horizontalLayout->addwidget(chartView);  wjuGPqZfvg   //把chartView放到水平布局中（在ui中拖一个水平布局）
}

void MainWindow::on_pushButton_2_clicked()
{
       QLineSeries *lineSeries = new QLineSeries();        //创建折线系列
       QChartView *chartView = new QChartView(this);

       for(quint8 i=0; i<100; i++)
       {
           lineSeries->append(i,qrand()%300);
       }


       lineSeries->setName("red line");

       QChart * mChart = new QChart();
       mChart->addSeries(lineSeries);


       //mChart->createDefaultAxes();
       QValueAxis *axisX = new QValueAxis;
       axisX->setRange(0, 300); //设置坐标轴范围
       axisX->setTickCount(5); //主分隔个数
       axisX->setMinorTickCount(2);//4
       mChart->addAxis(axisX,Qt::AlignLeft ); //坐标轴添加到图表，并指定方向
       lineSeries->attachAxis(axisX); //序列 series0 附加坐标轴


       QValueAxis *axisY = new QValueAxis;
       axisY->setRange( 0,  100);
       axisY->setTickCount(10);
       axisY->setMinorTickCount(2);//4
       mChart->addAxis(axisY,Qt::AlignBottom);
       lineSeries->attachAxis(axisY);

       mChart->setTheme(QChart::ChartThemeDark);
       lineSeries->setColor(Qt::red);

       mChart->setTitle("qrand");

       chartView->setChart(mChart);

       chartView->resize(QSize(500,300));

       chartView->setRenderHints(QPainter::Antialiasing);
       ui->horizontalLayout->addWidget(chartView);
}

4.刷新QChart

//更新系列中的数据  注意：不需要将该系列从图表中移除编程
    lineSeries->clear();
    QList<QPointF> list;
    int count = cloud.points.size();
    std::cout << "new point s count : " << count << "  " << std::endl;


    for (int i = 0; i < count; i+=10)
    {
        list << QPointF(cloud.points[i].z, cloud.points[i].y);
    }
    lineSeries->replace(list);

5.PCL 点排序

    //------------------------------排序----------------------------
    std::sort(cloud.begin(), cloud.end(),
        [](pcl::PointXYZ a, pcl::PointXYZ b) {return a.z < b.z; });
