OpenCV图像处理之图像的二值化解读

目录

• 二值化的原理
• OpenCV提供的图像二值化API
• 自适应阈值
• 大津算法（最大类间方差法）
• 总结

图像二值化（ Image Binarization）就是将图像上的像素点的灰度值设置为0或255，也就是将整个图像呈现出明显的黑白效果的过程。

二值化的原理

import cv2

img = cv2.imread('img/lena.jpg')
# 转为灰度图
new_img = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
height, width = new_img.shape[0:2]

# 设置阈值
thresh = 60

# 遍历每一个像素点
for row in range(height):
    for col in range(width):
        # 获取到灰度值
        gray = new_img[row, col]
        # 如果灰度值高于阈值 就等于255最大值
        if gray > thresh:
            new_img[row, col] = 255
        # 如果小于阈值，就直接改为0
        elif gray < thresh:
            new_img[row, col] = 0

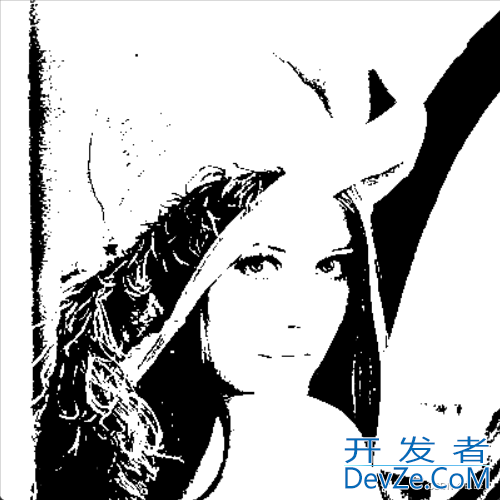

cv2.imshow('img', new_img)
cv2.waitKey()

OpenCV提供的图像二值化API

threshold()方法参数：

• 图片矩阵
• 阈值
• 图片中的最大值
• 二值化的方式

二值化的方式：

THRESH_BINARY	高于阈值改为255,低于阈值改为0
THRESH_BINARY_INV	高于阈值改为0,低于阈值改为255
THRESH_TRUNC	截断,高于阈值改为阈值,最大值失效
THRESH_TOZERO	高于阈值不改变,低于阈值改为0
THRESH_TOZERO_INV	高于阈值该为0,低于阈值不改变

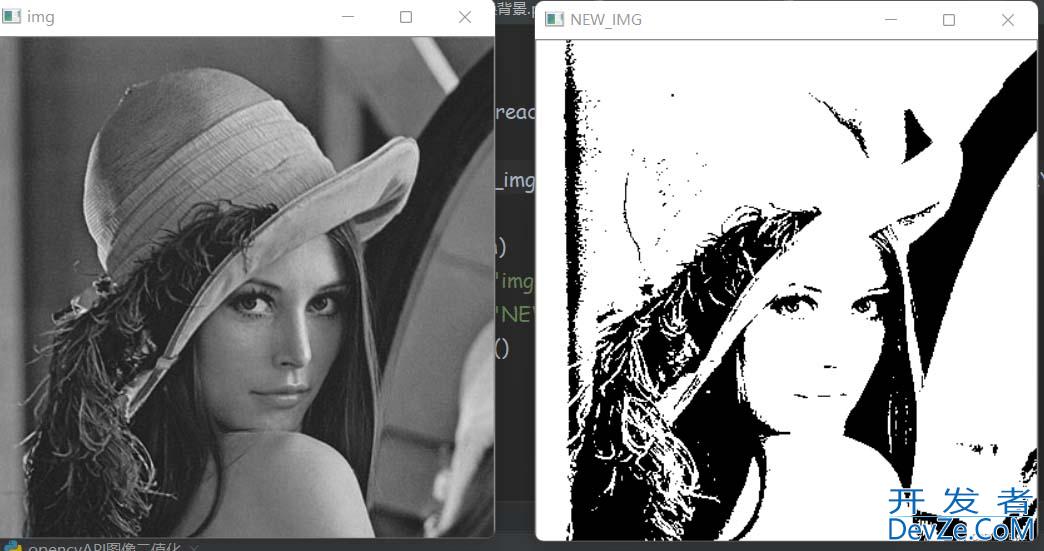

import cv2

img = cv2.ihttp://www.devze.commread('img/lena.jpg', cv2.IMREAD_GRAYSCALE)

thresh, new_img = cv2.threshold(img, 60, 255, cv2.THRESH_BINARY)

print(thresh)
cv2.imshow('img', img)
cv2.imshow('NEW_IMG', new_img)
cv2.waitKey()

自适应阈值

使用一个全局值作为阈值。但是在所有情况下这可能都不太好。

如果图像在不同区域具有不同的照明条件。

在这种情况下，自适应阈值阈值可以帮助。这里，算法基于其周围的小区域确定像素的阈值。

因此，我们为同一图像的不同区域获得不同的阈值，这为具有不同照明的图像提供了更好的结果。

adaptlive()方法参数：

• 1.图片矩阵
• 2.图片灰度javascript最大值
• 3.计算阈值的方法
• 4.阈值类型
• 5.处理块大小
• 6.算法所用的常量C

cv2android.ADAPTIVE_THRESH_MEAN_C：该阈值是该附近区域减去恒定的平均Ç。

cv2.ADAPTIVE_THRESH_GAUSSIAN_C：阈值是邻域值减去常数C的高斯加权和。

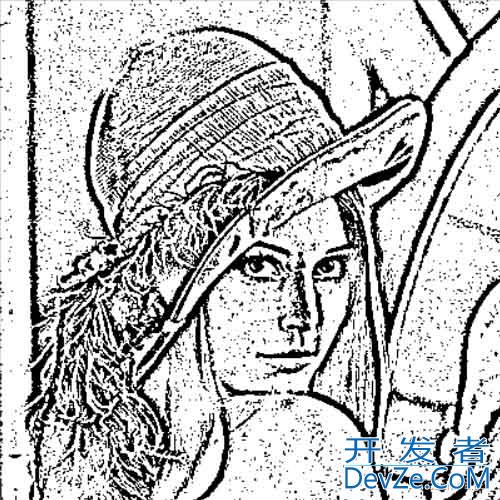

import cv2

img = cv2.imread('img/lena.jpg', cv2.I开发者_JS培训MREAD_GRAYSCALE)

thresh_img = cv2.adaptiveThreshold(img, 255, cv2.ADAPTIVE_THRESH_MEAN_C, cv2.THRESH_BINARY, 11, 5)

cv2.imshow('thresh_img', thresh_img)
cv2.waitKey()

大津算法（最大类间方差法）

图像分割中阈值选取的最佳算法

threshold(gaussian_img, 0, 255, cv2.THRESH_BINARY | cv2.THRESH_OTSU)

import cv2

img = cv2.imread('img/lena.jpg', cv2.IMREAD_GRAYSCALE)

# 使用255的阈值进行二值化
ret, thresh_img = cv2.threshold(img, 255, 255, cv2.THRESH_BINARY)
cv2.imshow('normal', thresh_img)

# 使用高斯滤波模糊图像  参数1： 图片矩阵  参数2：卷积核 参数3： 越大越模糊
gaussian_img = cv2.GaussianBlur(img, (5www.devze.com, 5), 0)
cv2.imshow('gaussian_img', gaussian_img)

# 使用大津算法0阈值二值化经过高斯滤波模糊后的图像
ret, thresh_img = cv2.threshold(gaussian_img, 0, 255, cv2.THRESH_BINARY | cv2.THRESH_OTSU)

cv2.imshow('otsu', thresh_img)

cv2.imshow('img', img)
cv2.waitKey()

原图：

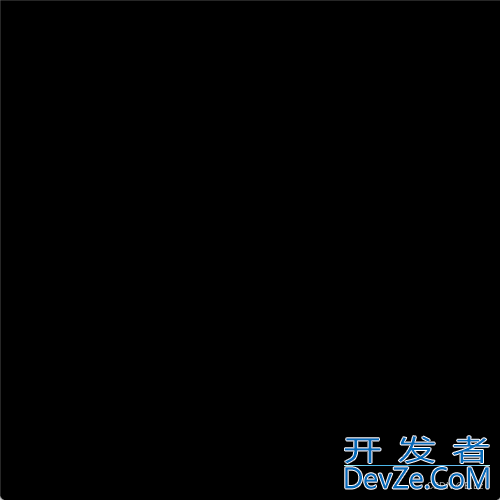

使用255的阈值进行二值化 图片全黑了:

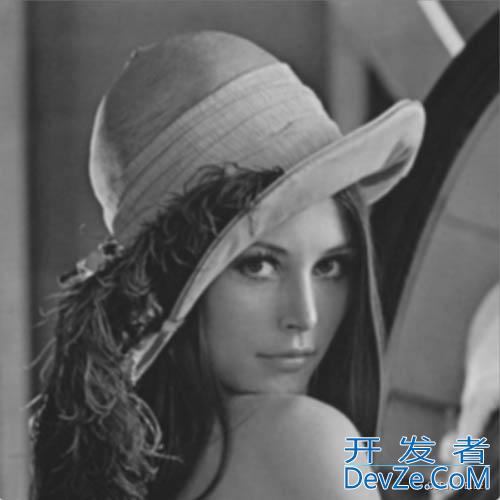

使用高斯滤波模糊图像：

图片矩阵卷积核越大越模糊

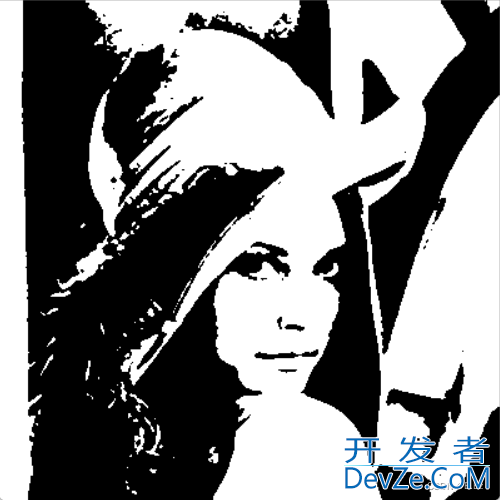

使用0阈值的大津算法二值化经过高斯滤波模糊后的图像：

总结

以上为个人经验，希望能给大家一个参考，也希望大家多多支Onvzqjcb持我们。
