      前言

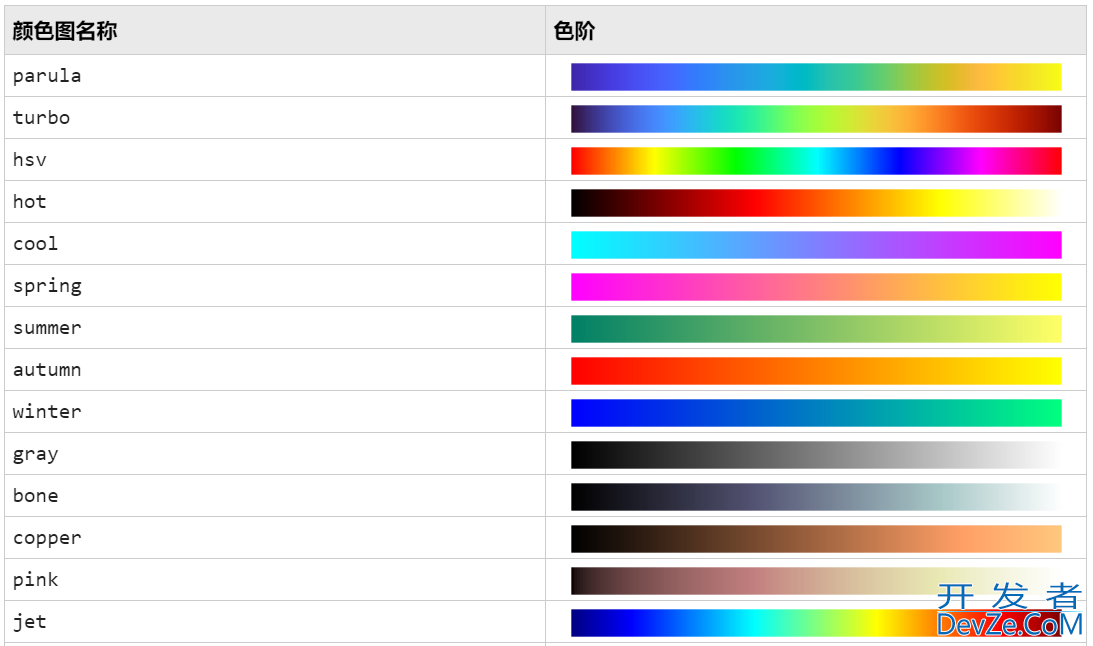

      众所周知,MATLAB中的colormap只有少得可怜的几种:

      MATLAB全网最全的colormap的使用教程详解

      有很多应用在很特殊的图形中的colormap几乎都没有,而每次写代码都要去找颜色的图属实太麻烦,因此就有了开发集成包的想法,我之前出过一篇使用python全部配色的文章,但是代码写的比较飘导致老版本用不了,这次使用了比较基础的代码和调用方式,争取能让更多人能用上。

      matplotlab颜色新增了一些,但这哪够,于是我将:

      • matplotlab
      • scicomap
      • cmasher
      • viscm

      包全部集成了进来,终于有了这套包含200个colormap的工具函数slanCM

      颜色展示

      Perceptually Uniform Sequential 感知一致 colormap:

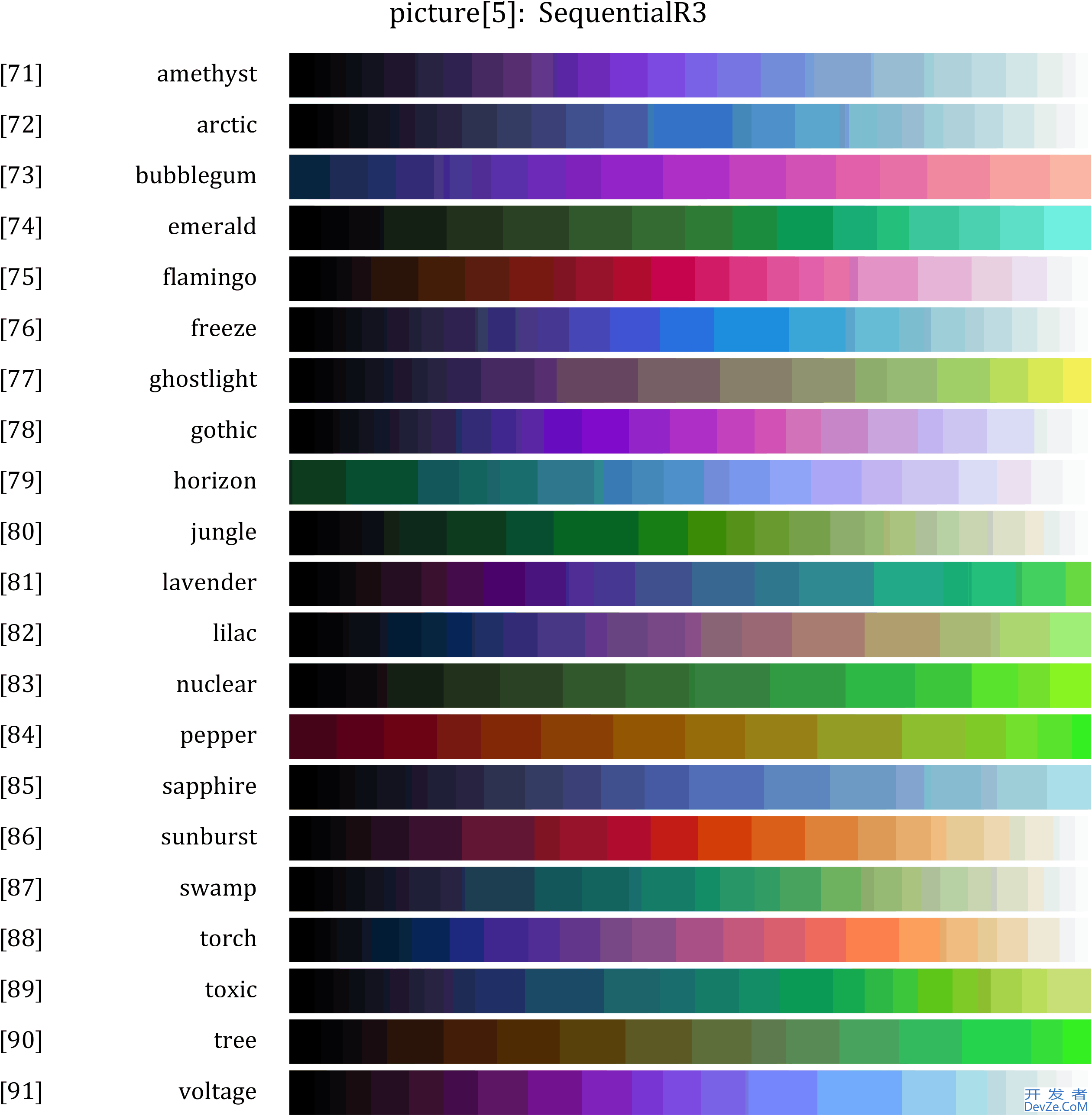

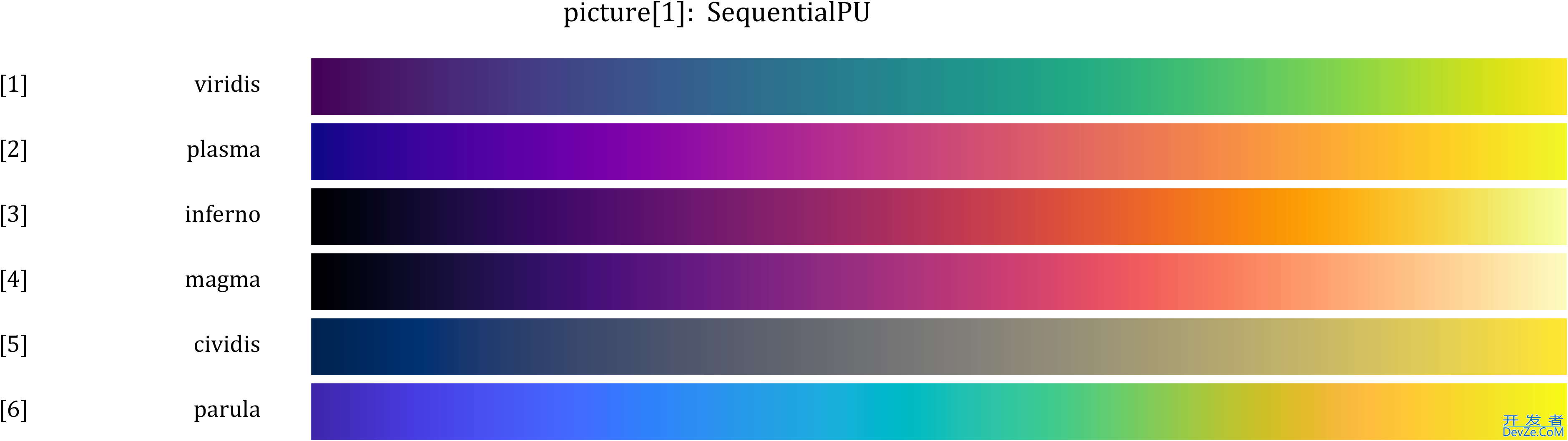

      MATLAB全网最全的colormap的使用教程详解

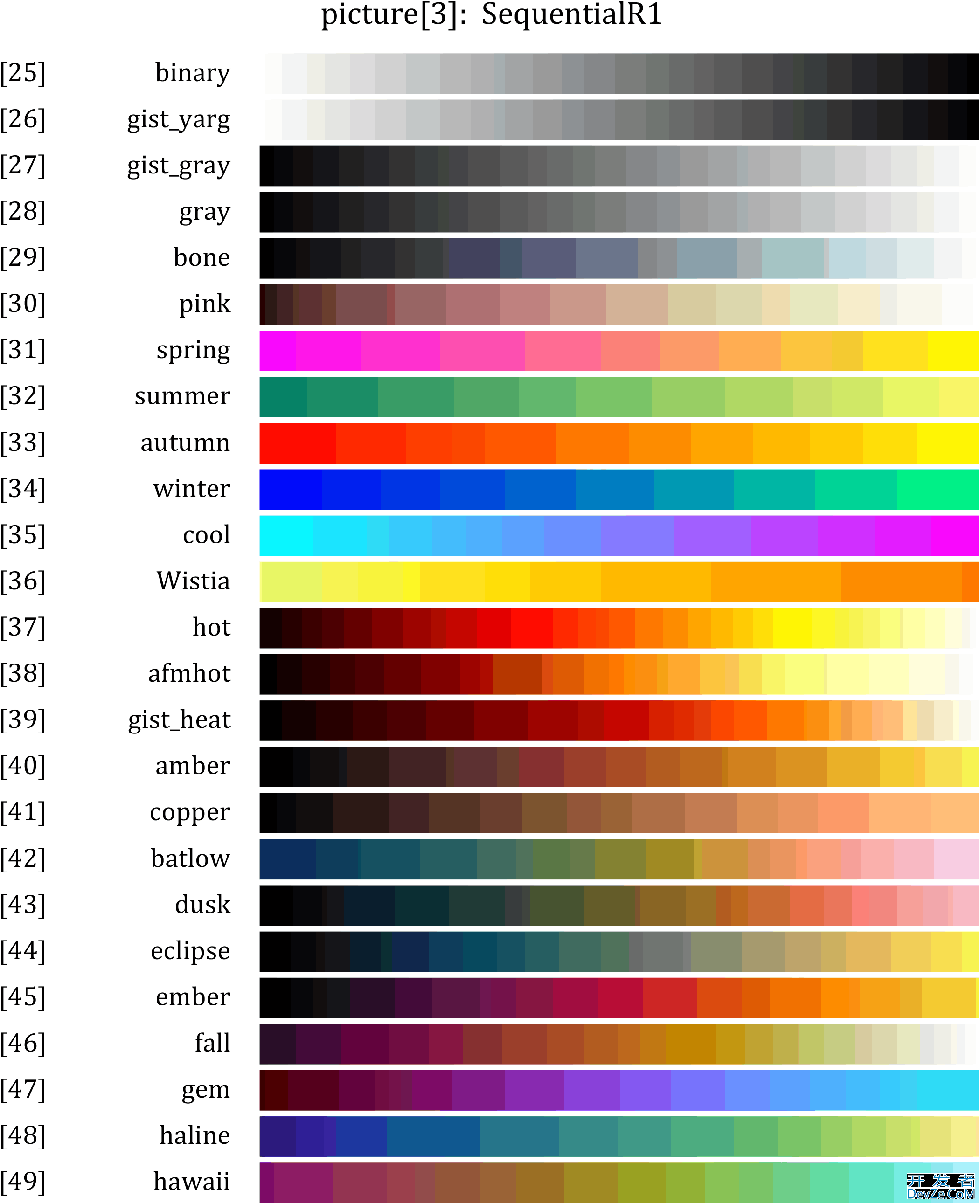

      Pure Sequential 颜色较纯单方向渐变:

      MATLAB全网最全的colormap的使用教程详解

      较复杂渐变:

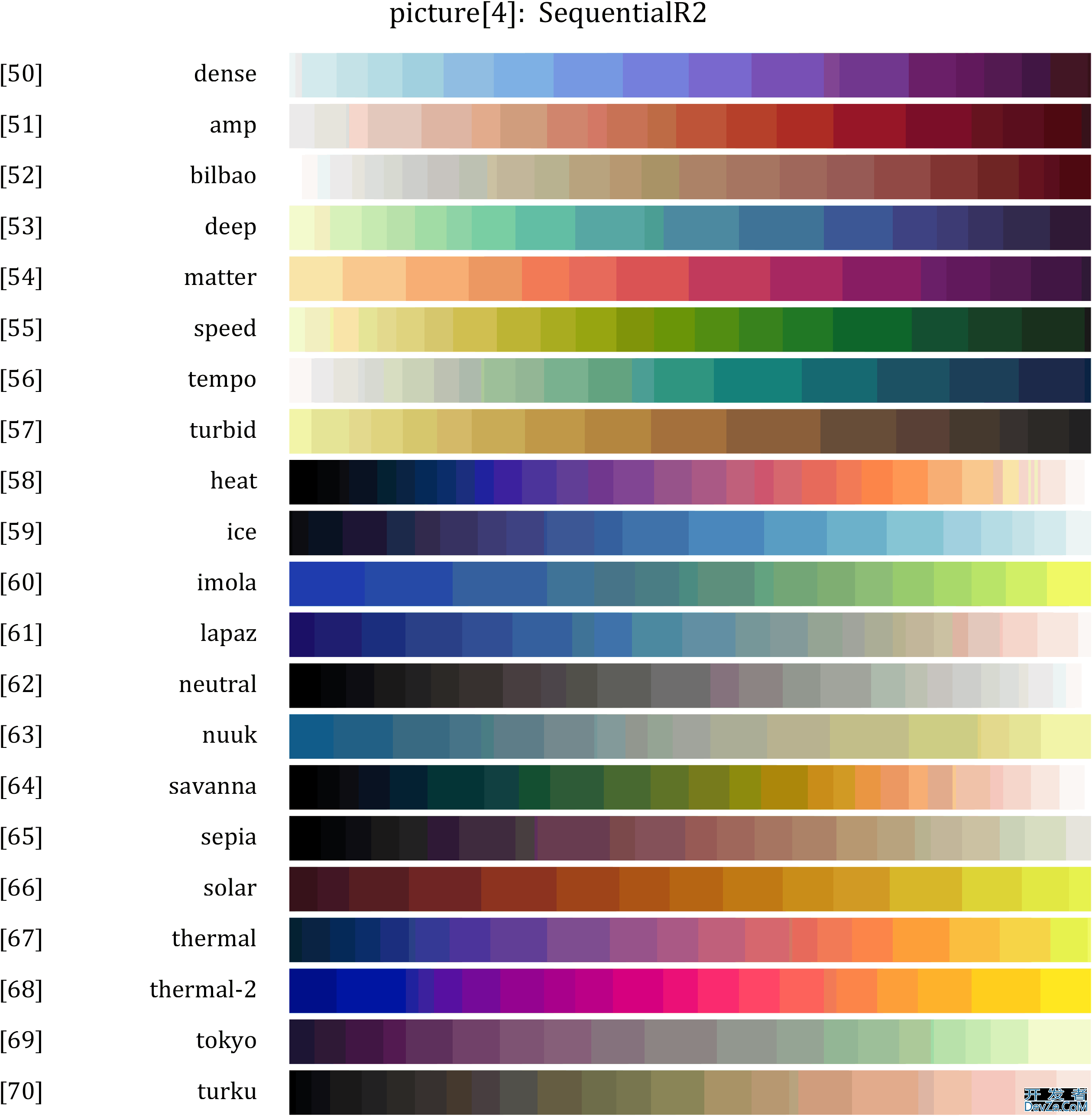

      MATLAB全网最全的colormap的使用教程详解

      MATLAB全网最全的colormap的使用教程详解

      MATLAB全网最全的colormap的使用教程详解

      Diverging 双方向渐变:

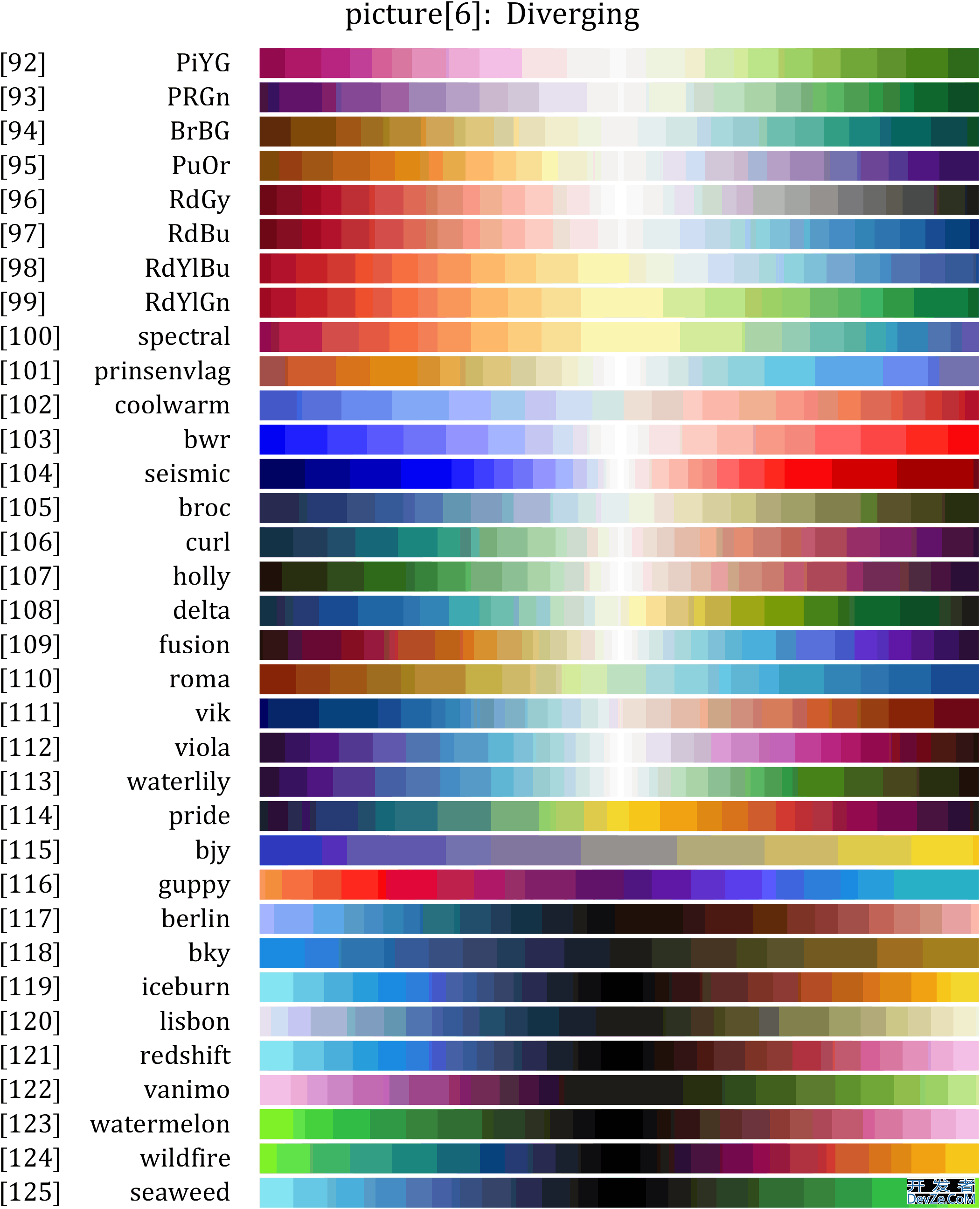

      MATLAB全网最全的colormap的使用教程详解

      Cyclic 循环渐变(两侧颜色可以对接在一起):

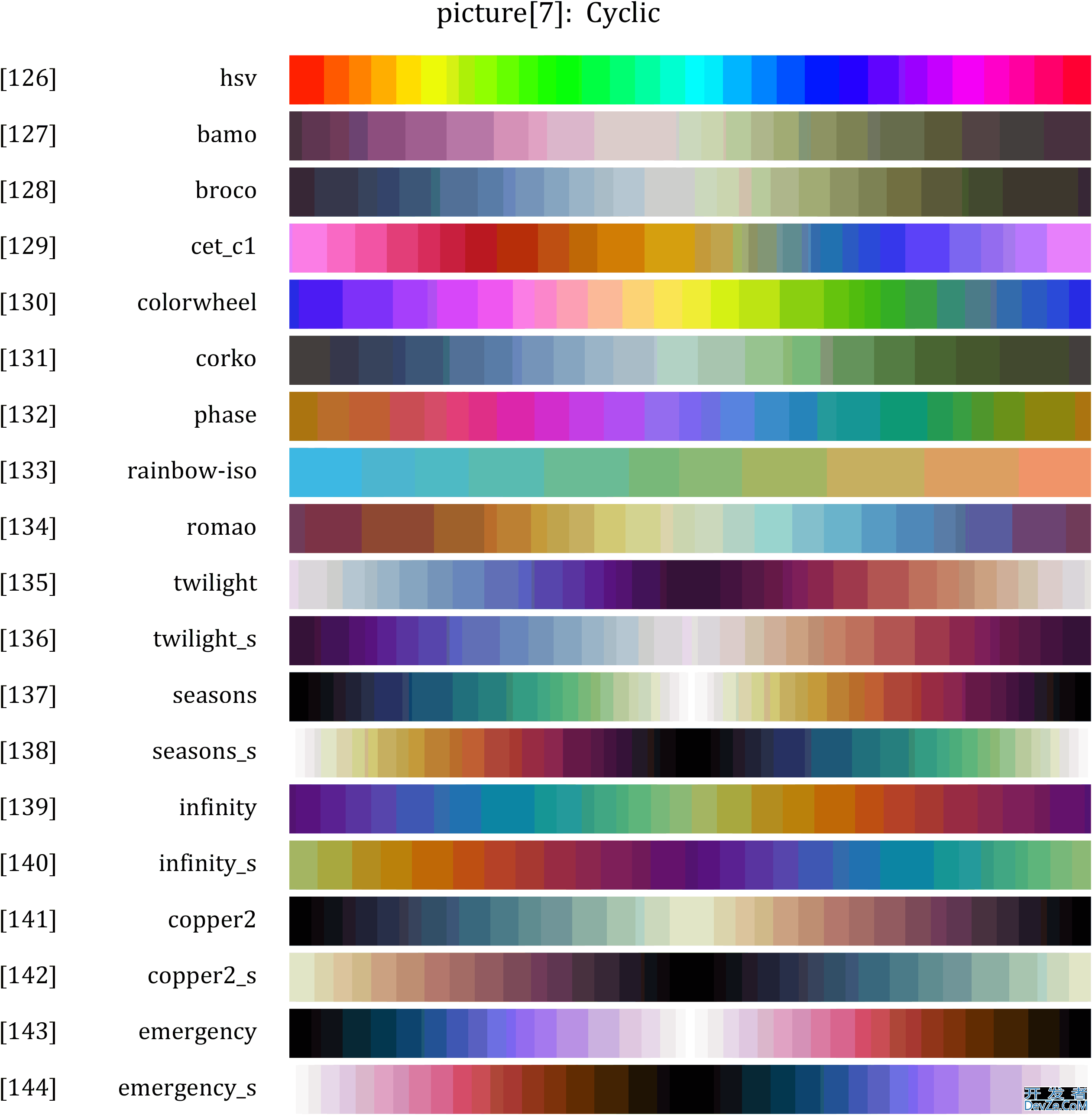

      MATLAB全网最全的colormap的使用教程详解

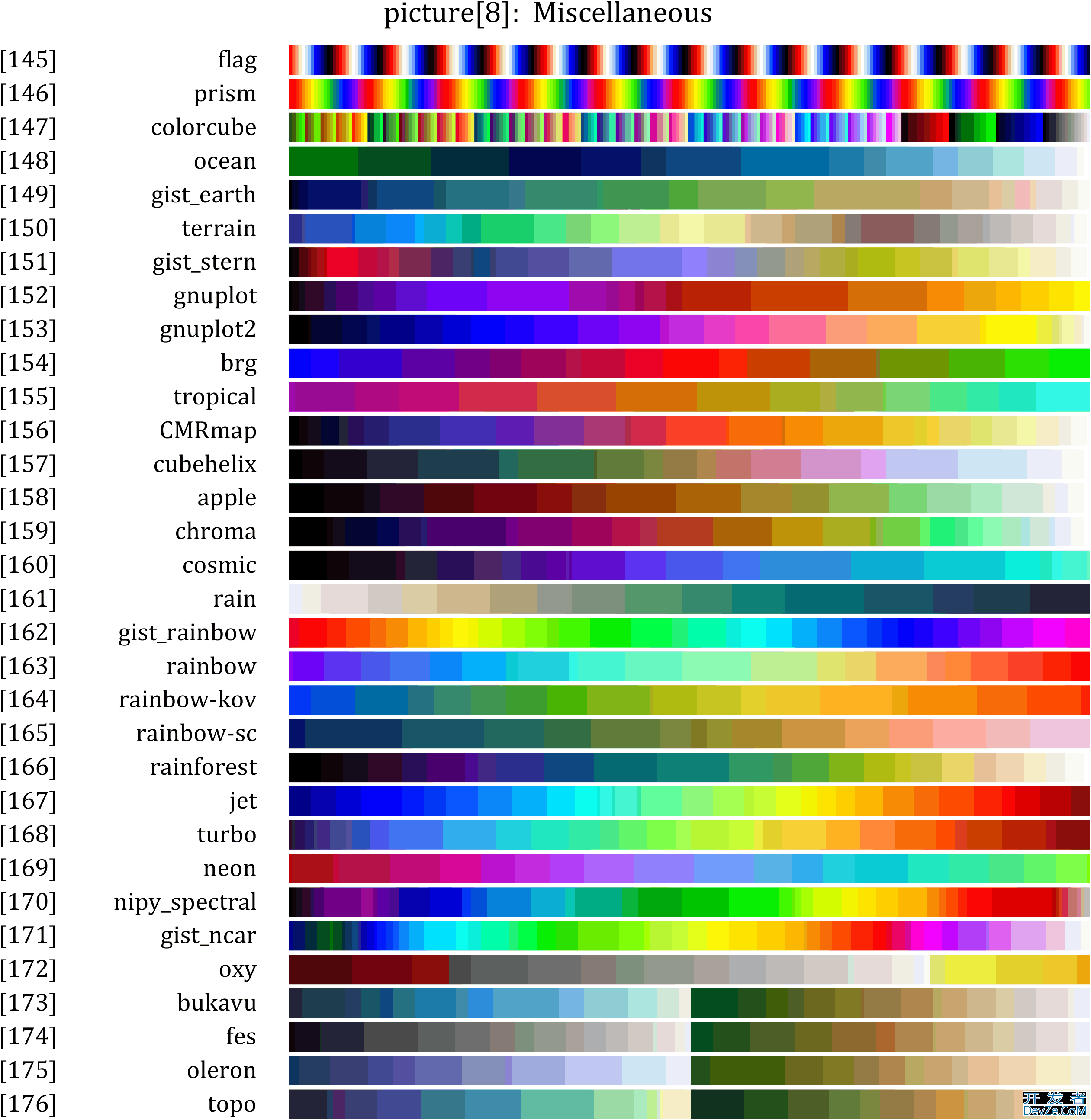

      Miscellaneous 混杂渐变色,用于一些山地、光谱等特殊图绘制:

      MATLAB全网最全的colormap的使用教程详解

      Qualitative 离散colormaphttp://www.devze.com:

      MATLAB全网最全的colormap的使用教程详解

      使用方法

      不指定获取颜色个数会默认256色,举例获取[163]号彩虹色(rainbow),以下两种写法等价:

      • slanCM(‘rainbow’)
      • slanCM(163)

      第二个参数可以指定获取颜色数量,例如获取30颜色:

      • slanCM(‘rainbow’,30)
      • slanCM(163,30)

      将获取的颜色放入colormap函或者某些图像的CData即可,例如:

      colormap(slanCM(‘rainbow’))

      实际例子

      demo1 曲面图

      使用上述

      colormap(slanCM(‘rainbow’))

      进行颜色修改:

      % demo1
      surf(peaks,'EdgeColor','w','EdgeAlpha',.3)
      % 使用slanCM的彩虹配色
      colormap(slanCM('rainbow'))

      % 修饰一下
      ax=gca;
      ax.Projection='perspective';
      ax.LineWidth=1.2;
      ax.XMinorTick='on';
      ax.YMinorTick='on';
      ax.ZMinorTick='on';
      ax.GridLineStyle=':';
      view(-37,42)

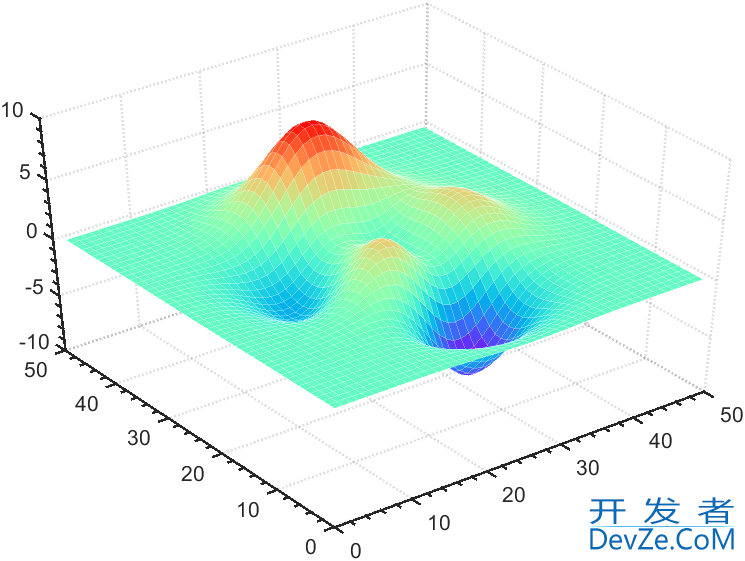

      MATLAB全网最全的colormap的使用教程详解

      demo2 imagesc

      使用100号配色:

      % demo2
      XData=rand(15,15);
      XData=XData+XData.';
      H=fspecial('average',3);
      XData=imfilter(XData,H,'replicate');

      imagesc(XData)
      % 使用slanCM的100号配色
      colormap(slanCM(100))
      hold on

      ax=gca;
      ax.DataASPectRatio=[1,1,1];
      ax.LineWidth=1.2;
      ax.XMinorTick='on';
      ax.YMinorTick='on';
      ax.ZMinorTick='on';
      ax.GridLineStyle=':';
      view(-37,42)

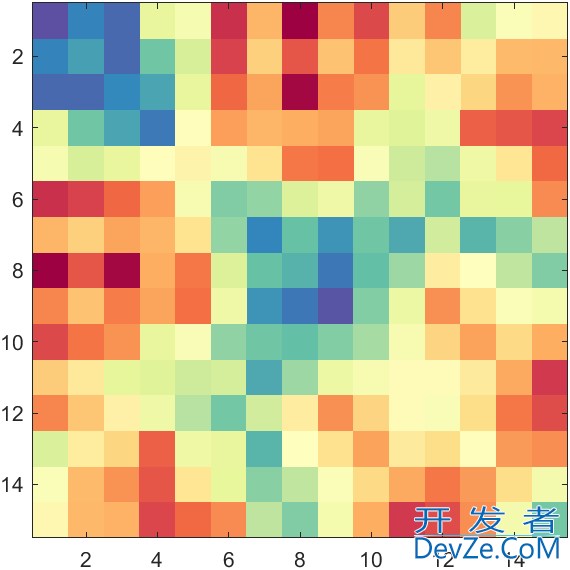

      MATLAB全网最全的colormap的使用教程详解

      demo3 灰度图

      使用离散颜色:

      % demo3
      rgbImage=imread("peppers.png");
      imagesc(rgb2gray(rgbImage))

      colormap(slanCM('prism2'))

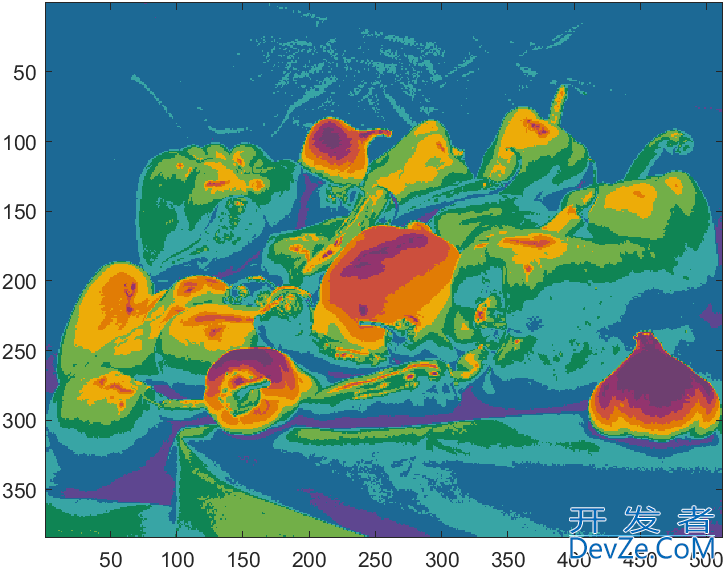

      MATLAB全网最全的colormap的使用教程详解

      demo4 特殊地形配色

      使用特殊地形配色terrain

      % demo4
      X=linspace(0,1,200)';
      CL=(-cos(X*2*pi)+1).^.2;
      r=(X-.5)'.^2+(X-.5).^2;
      surf(X,X',abs(ifftn(exp(7i*rand(200))./r.^.9)).*(CL*CL')*30,'EdgeColor','none')

      colormappython(slanCM('terrain'))
      light
      material dull
      view(59.1823,56.1559)

      % 修饰一下
      ax=gca;
      ax.Projection='perspective';
      ax.LineWidth=.8;
      ax.XMinorTick='on';
      ax.YMinorTick='on';
      ax.ZMinorTick='on';
      ax.GridLineStyle=':';

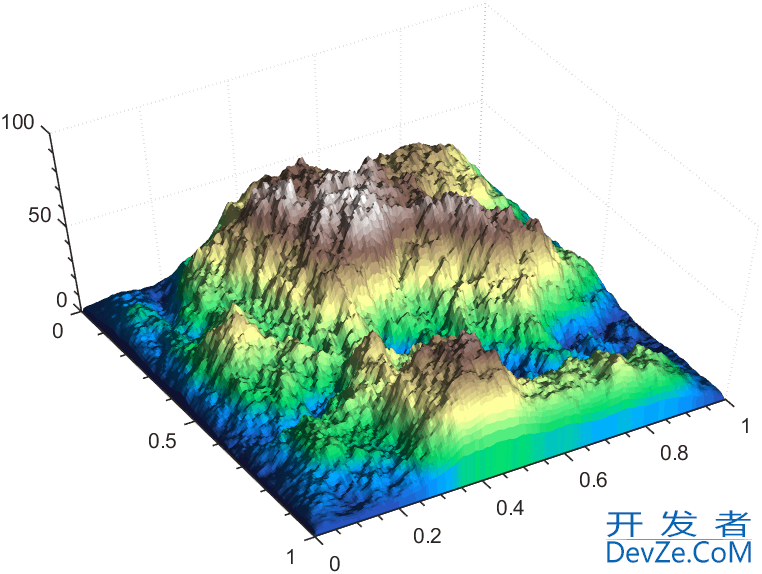

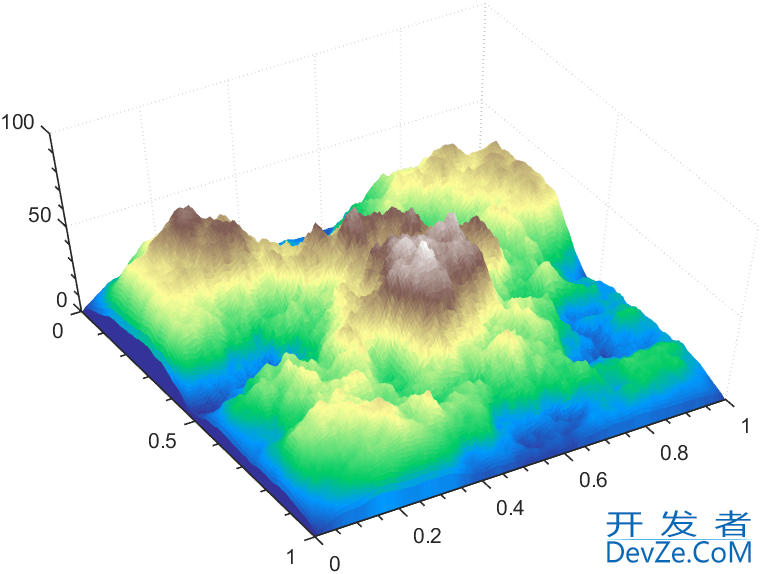

      MATLAB全网最全的colormap的使用教程详解

      加个光照:

      MATLAB全网最全的colormap的使用教程详解

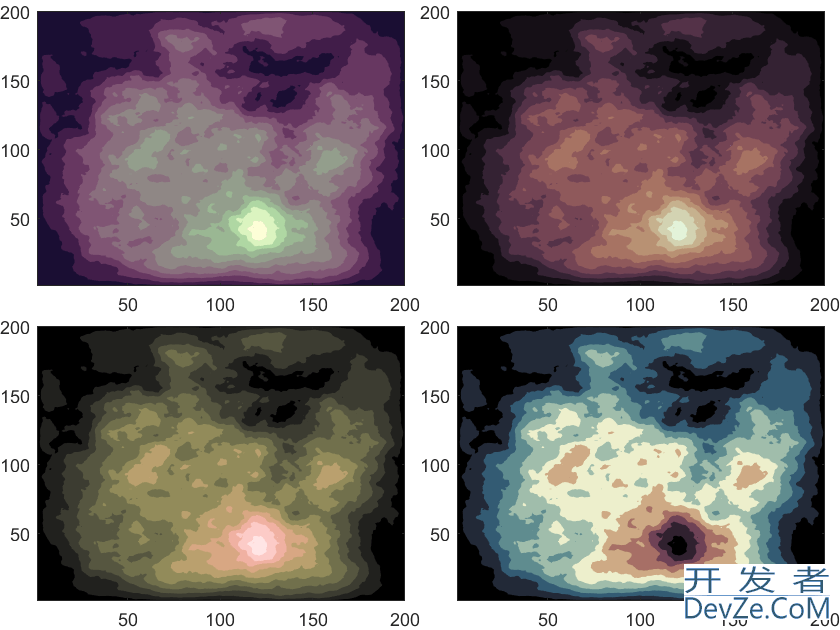

      demo5 多colormap

      % demo5
      X=linspace(0,1,200)';
      CL=(-cos(X*2*pi)+1).^.2;
      r=(X-.5)'.^2+(X-.5).^2;
      Z=abs(ifftn(exp(7i*rand(200))./r.^.9)).*(CL*CL')*30;

      ax1=axes('Parent',gcf,'OuterPosition',[0,1/2,1/2,1/2],'LooseInset',[0,0,0,0]);
      contourf(Z,'EdgpythoneColor','none')
      ax1.Colormap=slanCM('tokyo',200);

      ax2=axes('Parent',gcf,'OuterPosition',[1/2,1/2,1/2,1/2],'LooseInset',[0,0,0,0]);
      contourf(Z,'EdgeColor','none')
      ax2.Colormap=slanCM('sepia',200);

      ax3=axes('Parent',gcf,'OuterPosition',[0,0,1/2,1/2],'LooseInset',[0,0,0,0]);
      contourf(Z,'EdgeColor','none')
      ax3.Colormap=slanCM('turku',200);

      ax4=axes('Parent',gcf,'OuterPosition',[1/2,0,1/2,1/2],'LooseInset',[0,0,0,0]);
      contourf(Z,'EdgeColor','none')
      ax4.Colormap=slanCM('copper2',200);

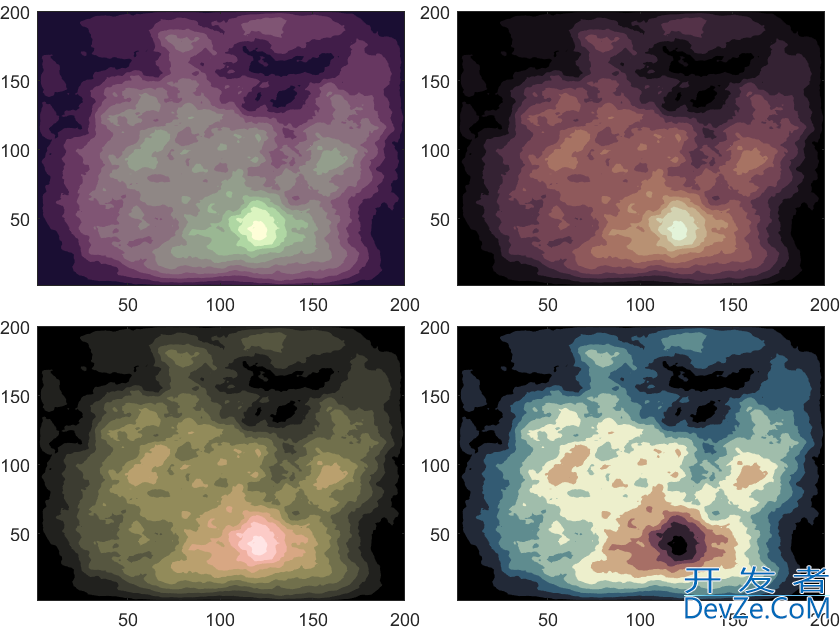

      MATLAB全网最全的colormap的使用教程详解

      demo6 帅气的分形

      % demo6
      % MvLevi :https://ww2.mathworks.cn/matlabcentral/communitycontests/contests/5/entries/10775
      C=-9:9e-3:9;D=-9:9e-3:9;
      for q=1:2001
          for j=1:2001
              X=.5;
              for i=1:5
       开发者_Go开发           if mod(i,2)==0
                      X(i+1)=X(i)-C(q)*(.5+.3*cos(X(i)))^-1;
                  else
                      X(i+1)=X(i)-D(j)*(.5+.3*cos(X(i)))^-1;
                  end
              end
              P=diff(X);
              L(q,j)=mean(log(abs(P)));
          end
      end
      pcolor(C,D,-L)
      shading flat
      axis off
      caxis([-3.5 3.5])

      colormap(slanCM('twilight'))


      MATLAB全网最全的colormap的使用教程详解

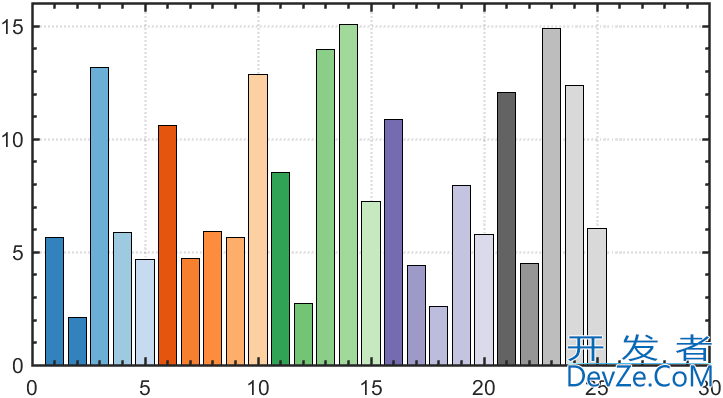

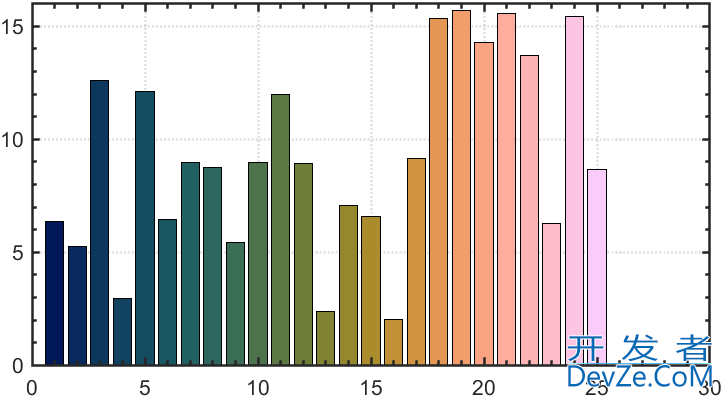

      demo7 渐变柱状图

      多试了几个颜色:

      % demo7
      X=randi([2,15],[1,25])+rand([1,25]);
      b=bar(X);

      CMap=slanCM('hsv');
      b.FaceColor='flat';
      b.CData=slanCM(188,length(b.XData));
      % 42 56 63 100 133 187 188

      % 修饰一下
      ax=gca;hold on;grid on
      ax.DataAspectRatio=[1,1,1];
      ax.LineWidth=1.2;
      ax.XMinorTick='on';
      ax.YMinorTick='on';
      ax.ZMinorTick='on';
      ax.GridLineStyle=':';

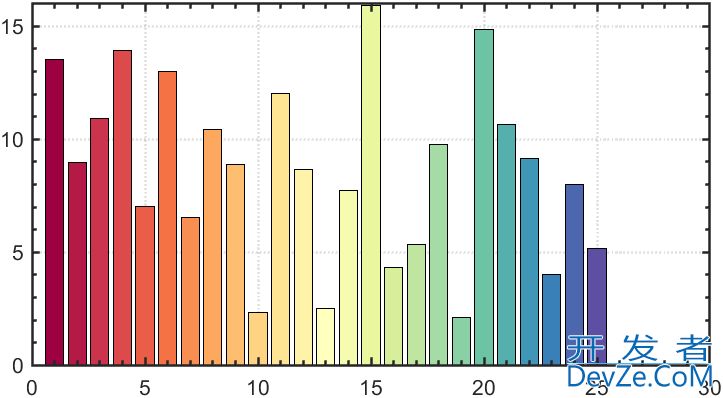

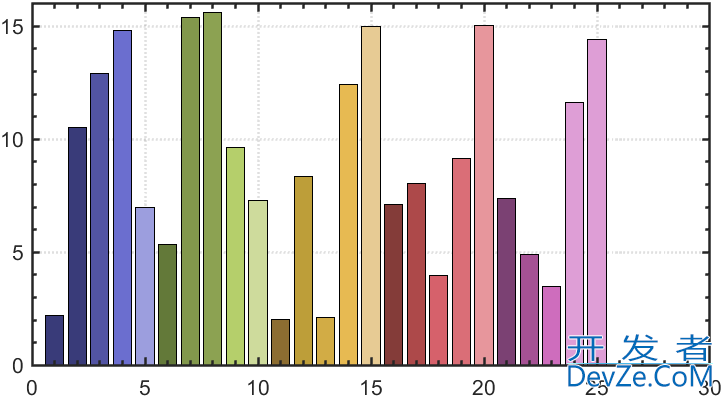

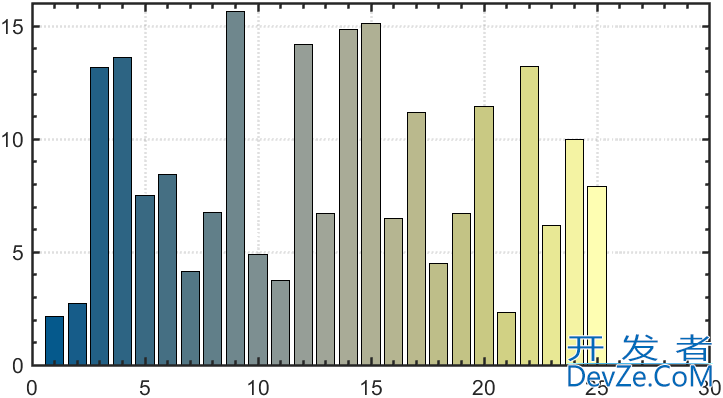

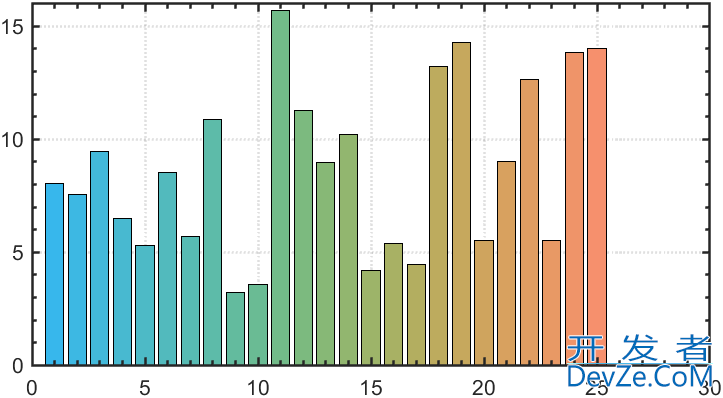

      MATLAB全网最全的colormap的使用教程详解

      MATLAB全网最全的colormap的使用教程详解

      MATLAB全网最全的colormap的使用教程详解

      MATLAB全网最全的colormap的使用教程详解

      MATLAB全网最全的colormap的使用教程详解

      MATLAB全网最全的colormap的使用教程详解

      MATLAB全网最全的colormap的使用教程详解

      demo8 散点图

      % demo8
      rng('default')
      for i = 1:20000
        x = -0.4 + 0.8*randi([0 1],1,18);
        A = gallery('circul',x);
        E(:,i) = eig(A);
      end
      scatter(real(E(:)),imag(E(:)),8,'filled','CData',slanCM('twilight',length(E(:))))
      xlabel('Re(E)')
      ylabel('Im(E)')
      xlim([-3 3])
      ylim([-3 3])
      axis square


      MATLAB全网最全的colormap的使用教程详解

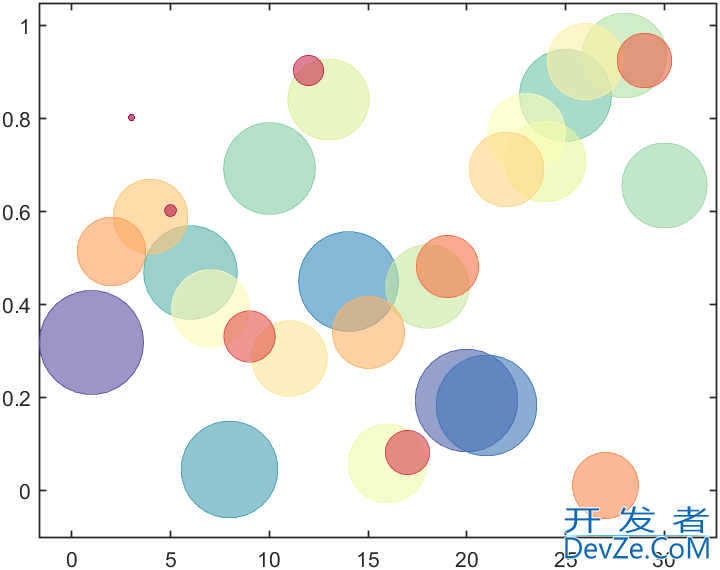

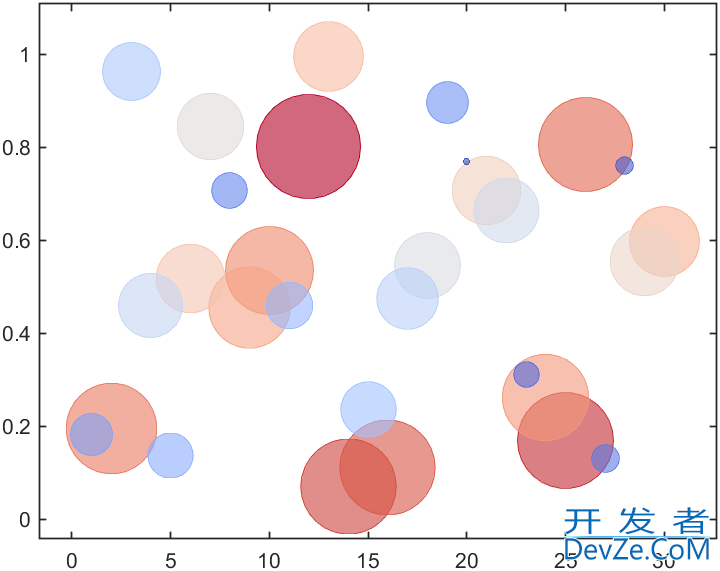

      demo9 气泡图

      % demo9
      x=1:30;
      [~,ind]=sort(rand(1,30));
      x=x(ind);
      y=rand(1,30);
      sz=sort(rand(1,30));

      % 100 102 94
      bubblechart(x,y,sz,'CData',slanCM(94,30));

      % 修饰一些
      ax=gca;hold on
      ax.LineWidth=.8;

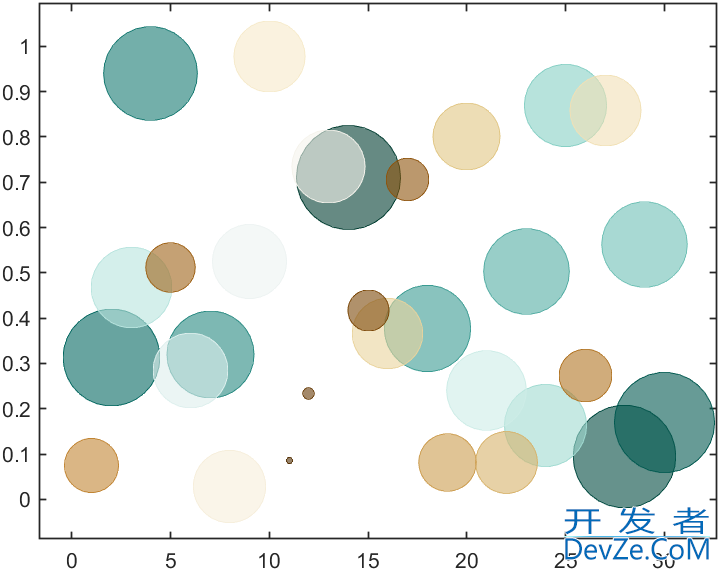

      MATLAB全网最全的colormap的使用教程详解

      MATLAB全网最全的colormap的使用教程详解

      MATLAB全网最全的colormap的使用教程详解

      另(建议略过)

      鉴于一部分人问过我咋从python获取颜色,这里给两段python代码:

      matplotlab获取全部颜色:

      import numpy as np
      import matplotlib.pyplot as plt

      cmaps = [('Perceptually Uniform Sequential', [
                  'viridis', 'plasma', 'inferno', 'magma', 'cividis']),
               ('Sequential', [
                  'Greys', 'Purples', 'Blues', 'Greens', 'Oranges', 'Reds', 'YlOrBr', 'YlOrRd', 'OrRd', 'PuRd', 'RdPu', 'BuPu', 'GnBu', 'PuBu', 'YlGnBu', 'PuBuGn', 'BuGn', 'YlGn']),
               ('Sequential (2)', [
                  'binary', 'gist_yarg', 'gist_gray', 'gray', 'bone', 'pink', 'spring', 'summer', 'autumn', 'winter', 'cool', 'Wistia', 'hot', 'afmhot', 'gist_heat', 'copper']),
               ('Diverging', [
                  'PiYG', 'PRGn', 'BrBG', 'PuOr', 'RdGy', 'RdBu', 'RdYlBu', 'RdYlGn', 'Spectral', 'coolwarm', 'bwr', 'seismic']),
               ('Cyclic', ['twilight', 'twilight_shifted', 'hsv']),
               ('Qualitative', [
                  'Pastel1', 'Pastel2', 'Paired', 'Accent', 'Dark2', 'Set1', 'Set2', 'Set3', 'tab10', 'tab20', 'tab20b', 'tab20c']),
               ('Miscellaneous', [
                  'flag', 'prism', 'ocean', 'gist_earth', 'terrain', 'gist_stern', 'gnuplot', 'gnuplot2', 'CMRmap', 'cubehelix', 'brg', 'gist_rainbow', 'rainbow', 'jet', 'turbo', 'nipy_spectral', 'gist_ncar'])]
      def plot_color_gradients(cmap_category, cmap_list):
          print(cmap_category)
          print(cmap_list)
          for color in cmap_list:
              np.savetxt(color+'.txt', np.c_[plt.get_cmap(color)(np.linspace(0, 1, 256))],fmt='%f',delimiter='\t')
      for cmap_category, cmap_list in cmaps:
          plot_color_gradients(cmadefnPEZpHp_category, cmap_list)


      scicomap获取全部颜色:

      import numpy as np
      import matplotlib.pyplot as plt
      import scicomap as sc
      import numpy as np

      sc_map = sc.SciCoMap()
      typeList=sc_map.get_ctype()
      print(typeList)
      sc_dic=sc.get_jscmap_dict()

      for i in typeList:
          tdic=sc_dic[i]
          print('-----------------')
          for j in tdic.keys():
              color=tdic[j]
              np.savetxt(j+'.txt', np.c_[plt.get_cmap(color)(np.linspace(0, 1, 256))],fmt='%f',delimiter='\t')
              print(j)


      两百组数据整理起来真真真真的巨累,希望大家该点赞的点赞,该在看的在看!!

      file exchange:

      Zhaoxu Liu (2022). 200 colormap (https://www.mathworks.com/matlabcentral/fileexchange/120088-200-colormap), MATLAB Central File Exchange. 检索来源 2022/11/6.

      以上就是MATLAB全网最全的colormap的使用教程详解的详细内容,更多关于MATLAB colormap的资料请关注我们其它相关文章!
